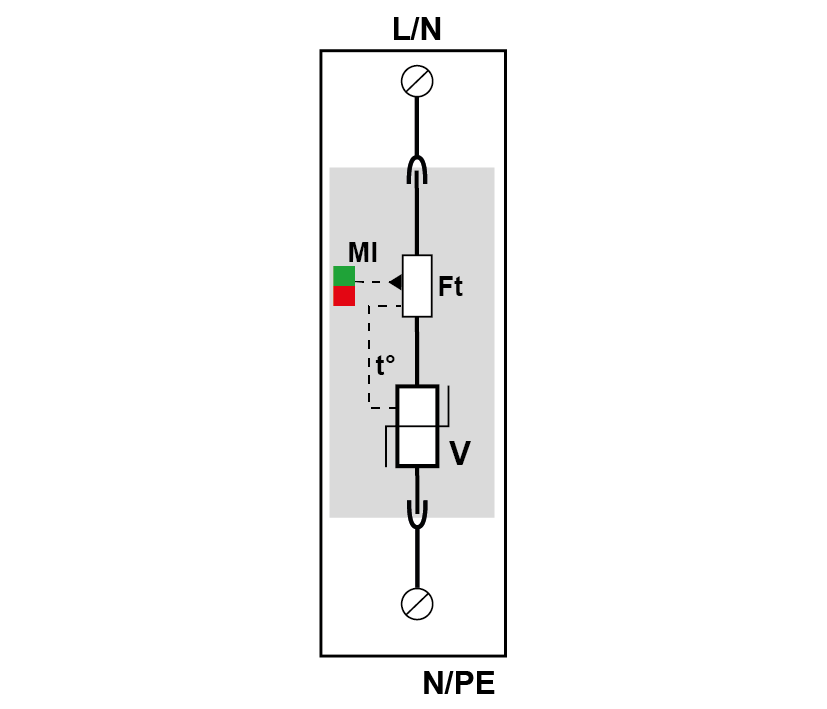

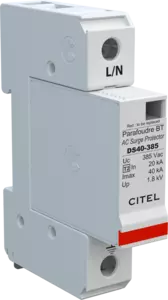

используется в качестве первичной защиты однофазной или 3-х фазной сети в главном электрощите. В основу УЗИП заложен высокоэнергетический варистор с терморазмыкателем и индикатором состояния, чтобы соответствовать стандартам.
Многополюсные УЗИП DS40 предназначены для защиты однофазной, трёхфазной или трёхфазной+нейтраль сети переменного тока. Они иногда устанавливаются вместе с N/PE УЗИП.
| Тип УЗИП |
2 |
| Сеть |
230/400 В |
| Номинальное напряжение линии |
230 Vac |
| Макс. AC рабочее напряжение L-N |
385 Vac |
| Временное перенапряжение - 5 сек. without disconnection |
335 В АС выдерживает |
| Временное перенапряжение - 120 мин. |
440 В АС отключение |
| Рабочий ток |
< 0.5 mA |
| Рабочий ток |
0.5 mA |
| Сопровождающий ток |
Отсутствует |
| Номинальный ток разряда 15 x 8/20 µs impulses |
20 kA |
| Макс. ток разряда max. withstand @ 8/20 µs by pole |
40 kA |
| Допустимый ток короткого замыкания |
25000 A |
| Конфигурация подключения |
L/N или N/PE |
| Режим(ы) защиты |
MC или MD |
| Уровень защиты |
1.8 kV |
| Технология | Варистор |
| Конфигурация УЗИП | 1-полюсный |
| Подсоединение к сети | зажим под винт : 2.5-25 мм² / шина |
| Формат |
Корпус со сменными модулями |
| Монтаж |
Симметричная DIN - рейка 35 мм (EN60715) |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP20 |
| Действие защиты | Отключение |
| Индикатор отключения | 1 механический индикатор |
| Модуль замены |
DSM40-385 |
| Дистанционная сигнализация отключения |
опция DS41S-385 : выход на перекидной контакт |
| Размеры |
см. схему |
| Сертификация |
EAC |
| Соответствие стандартам |
IEC 61643-11 / EN 61643-11 / UL1449 4 изд. |
