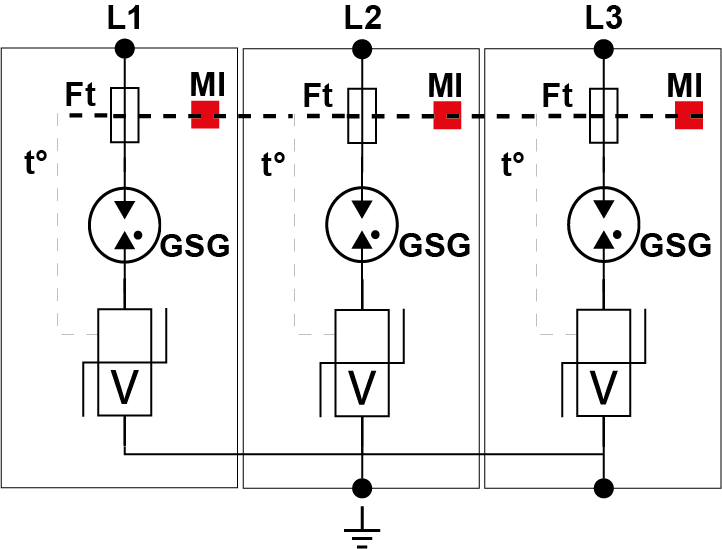

УЗИП DS40VG Тип 2 +3 AC, в основе технология VG, разработанная CITEL, чтобы подавить ток утечки и рабочее напряжение обеспечивая максимальную пропускную способность и надежный уровень защиты. Электрическая схема имеет разъединитель и соответствующий индикатор ..
УЗИП DS40VG используются в многополюсной конфигурации для защиты однофазной, 3-фазной или 3-фазной+N сети переменного тока.
| Тип УЗИП |
2+3 |
| Сеть |
120/208 В 3-фазный |
| Конфигурация нейтрали |
TNC |
| Номинальное напряжение линии |
120 Vac |
| Макс. AC рабочее напряжение L-N |
150 Vac |
| Временное перенапряжение - 5 сек. without disconnection |
180 В АС выдерживает |
| Временное перенапряжение - 120 мин. |
230 В АС выдерживает |
| Рабочий ток |
отсутствует |
| Рабочий ток |
Aucun |
| Сопровождающий ток |
Отсутствует |
| Номинальный ток разряда 15 x 8/20 µs impulses |
20 kA |
| Макс. ток разряда max. withstand @ 8/20 µs by pole |
40 kA |
| Максимальный ток разряда |
120 kA |
| Испытание комбинированной волной IEC 61643-11 |
6 kV |
| Стойкость к перенапряжению IEEE C62.41.1 |
20 kV |
| Допустимый ток короткого замыкания |
25000 A |
| Конфигурация подключения |
L/PE |
| Режим(ы) защиты |
MC |
| Остаточное напряжение |
0.6 kV |
| Уровень защиты L/PE |
1.25 kV |
| Технология | VG |
| Конфигурация УЗИП | 3-фазный |
| Подсоединение к сети | зажим под винт : 2.5-25 мм² / шина |
| Формат |
Корпус со сменными модулями |
| Монтаж |
Симметричная DIN - рейка 35 мм (EN60715) |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP20 |
| Действие защиты | Отключение |
| Индикатор отключения | 1 механический индикатор на полюс |
| Модуль замены |
DSM40VG-120 |
| Дистанционная сигнализация отключения |
опция DS43VGS-120 : выход на перекидной контакт |

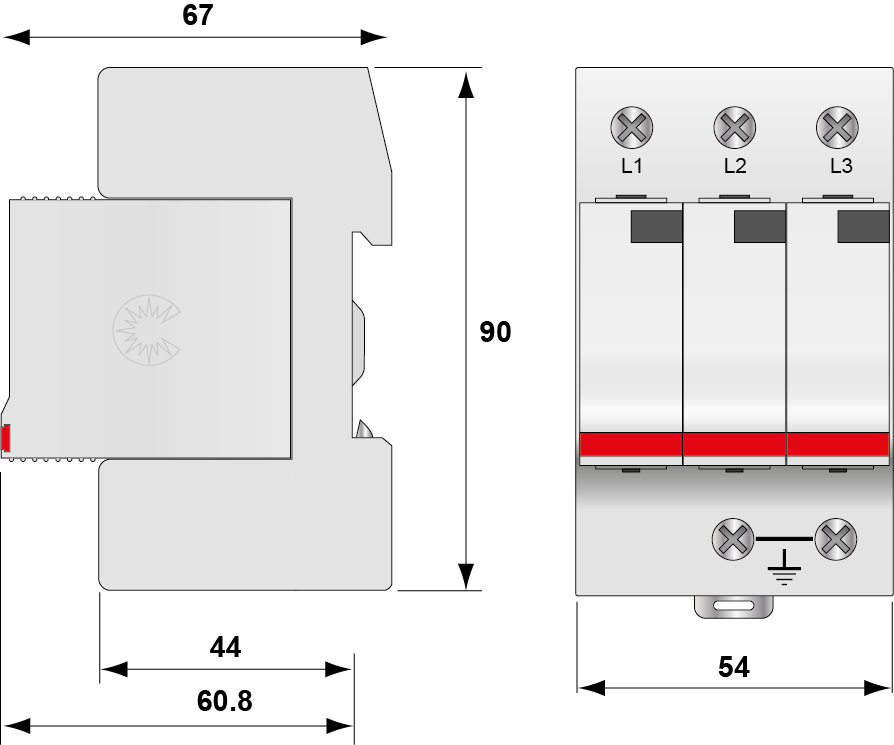

| Размеры |
см. схему |
| Сертификация |
EAC |
| Соответствие стандартам |
IEC 61643-11 / EN 61643-11 / UL1449 4 изд. |
