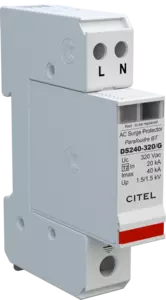

УЗИП DS240 тип 2 компактное устройство для защиты однофазной сети в главном щите управления. Обеспечивают защиту в синфазном/дифференциальном режиме защиты.
УЗИП на базе высокоэнергетических варисторов с терморазмыкателем и индикатором состояния в соответствии со стандартами. DS240 для монтажа на DIN-рейку со сменными модулями и базой, для удобства обслуживания.
| Тип УЗИП |
2 |
| Сеть |
230 В однофазный |
| Конфигурация нейтрали |
TT-TN |
| Номинальное напряжение линии |
230 Vac |
| Макс. AC рабочее напряжение L-N |
320 Vac |
| Макс. линейный ток |
20 A |
| Временное перенапряжение - 5 сек. without disconnection |
335 В АС выдерживает |
| Временное перенапряжение - 120 мин. |
440 В АС отключение |
| Временное перенапряжение N/PE without disconnection or with safety disconnection |
1200 В/300A/200 мс выдерживает |
| Рабочий ток |
отсутствует |
| Рабочий ток |
0.5 mA |
| Сопровождающий ток |
Отсутствует |
| Номинальный ток разряда 15 x 8/20 µs impulses |
20 kA |
| Макс. ток разряда max. withstand @ 8/20 µs by pole |
40 kA |
| Максимальный ток разряда |
40 kA |
| Допустимый ток короткого замыкания |
10000 A |

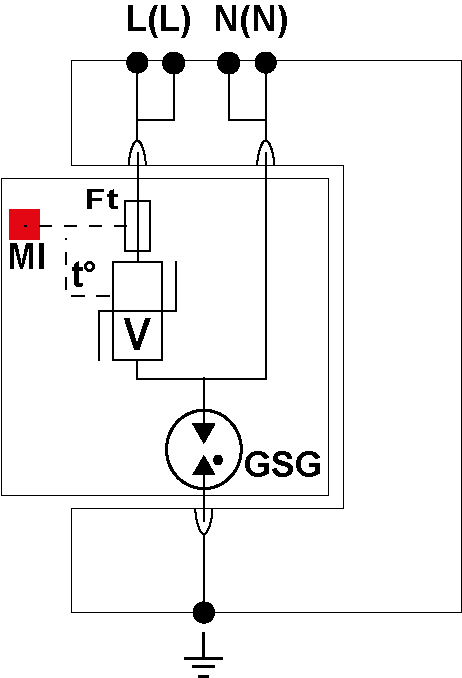

| Конфигурация подключения |
L/N и N/PE |
| Режим(ы) защиты |
MC / MD |
| Уровень защиты CM/DM |
1.5/1.5 kV |
| Остаточное напряжение при 5кА |
1.5/1 kV |
| Технология | Варистор |
| Конфигурация УЗИП | Однофазный |
| Подсоединение к сети | зажим под винт : 1.5-10 мм² (L/N) или 2.5-25 мм² (PE) |
| Формат |
Корпус со сменными модулями |
| Монтаж |
Симметричная DIN - рейка 35 мм (EN60715) |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP20 |
| Наружное применение |
False |
| Действие защиты | Отключение |
| Индикатор отключения | 1 механический индикатор |
| Модуль замены |
DSM240-320/G |
| Дистанционная сигнализация отключения |
Опция DS240S-320/G : выход на перекидной контакт |
| Размеры |
см. схему |
| Сертификация |
EAC |
| Соответствие стандартам |
IEC 61643-11 / EN 61643-11 / UL1449 4 изд. |
