CITEL

Категории

ПРОДУКТЫ

ХАРАКТЕРИСТИКА

Бренд
CITEL
Модель

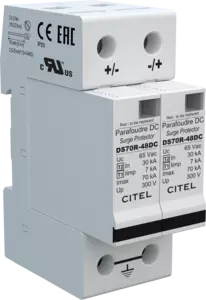

DS72R-48DC
Цена
AMD

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Двухполюсный УЗИП 48 В DC
  • Тип 1 и Тип 2
  • In 30 кA / Imax 70 кA
  • Дистанционная сигнализация
  • Iimp 7 кA
  • Сменные модули
  • Соответствует стандартам IEC 61643-11 и EN61643-11
  • UL1449 изд.4

Устройства DS72RS-48 DC специально разработаны для защиты от импульсных перенапряжений оборудования с питанием от сети постоянного тока

Тип УЗИП
1 ou 2
Сеть
48 В DC
Номинальное напряжение линии
48 Vdc
Номинальное напряжение DC
48 Vdc
Макс. рабочее напряжение DС
65 Vdc
Рабочий ток
< 0.1 mA
Сопровождающий ток
Отсутствует
Номинальный ток разряда
15 x 8/20 µs impulses
30 kA
Макс. ток разряда
max. withstand @ 8/20 µs by pole
70 kA
Максимальный ток разряда
140 kA
Импульсный ток на полюс
7 kA
Суммарный ток молнии
14 kA
Конфигурация подключения
+/PE и -/PE
Режим(ы) защиты
MC
Уровень защиты
300 V
Уровень защиты L/PE
300 V

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технология Варистор
Конфигурация УЗИП 1-полюсный
Подсоединение к сети зажим под винт : 4-25 мм²
Формат
Корпус со сменными модулями
Монтаж
Симметричная DIN - рейка 35 мм (EN60715)
Материал корпуса Термопластик UL94-V0
Рабочая температура -40/+85°C
Уровень защиты IP20
Действие защиты Отключение
Индикатор отключения 2 механических индикатора
Модуль замены
DSM70R-48DC
Дистанционная сигнализация отключения
опция DS72RS-48DC : выход на перекидной контакт
Размеры
см. схему

СООТВЕТСТВИЕ СТАНДАРТАМ

Сертификация
UL1449 ed.4
Соответствие стандартам
IEC 61643-11 / EN 61643-11 / UL1449 4 изд.
