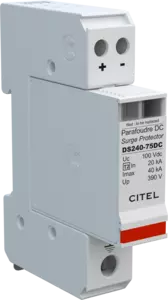

УЗИП DS2x0-dc используются для защиты оборудования в сети постоянного тока от импульсных перенапряжений. УЗИП на основе варисторов с терморазмыкателем, для контроля окончание срока эксплуатации. Могут монтироваться на симметричную DIN-рейку и устанавливаются параллельно с защищаемой сетью.
| Тип УЗИП |
2 |
| Сеть |
DC или ФЭ сети 75 В DC |
| Номинальное напряжение DC |
75 Vdc |
| Напряжение ФЭ сети |
75 Vdc |
| Макс. AC рабочее напряжение L-N |
75 Vac |
| Макс. рабочее напряжение сети ФЭ |
100 Vdc |
| Макс. рабочее напряжение DС |
100 Vdc |
| Макс. линейный ток |
20 A |
| Рабочий ток |
< 0.1 mA |
| Рабочий ток |
< 0.1 mA |
| Постоянный рабочий ток |
< 0.1 mA |
| Сопровождающий ток |
Отсутствует |
| Номинальный ток разряда 15 x 8/20 µs impulses |
20 kA |
| Макс. ток разряда max. withstand @ 8/20 µs by pole |
40 kA |
| Максимальный ток разряда |
80 kA |
| Стойкость к току короткого замыкания |
1000 A |
| Конфигурация подключения |
+/-/PE |
| Режим(ы) защиты |
MC |
| Уровень защиты |
390 V |
| Уровень защиты L/PE |
390 V |
| Уровень защиты при 3 кА |
280 V |
| Технология | Варистор |
| Конфигурация УЗИП | 1 полюсный |
| Подсоединение к сети | Зажим под винт: 1.5-10 мм² (активные провода) и 2.5-25 мм² (заземление) |
| Формат |
Корпус со сменными модулями |
| Монтаж |
Симметричная DIN - рейка 35 мм (EN60715) |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP20 |
| Наружное применение |
False |
| Действие защиты | Отсоединение от линии DC |
| Индикатор отключения | 2 механических индикатора |
| Модуль замены |
DSM240-75DC |
| Дистанционная сигнализация отключения |
Опция DS240S-75DC : Выход на перекидной контакт |
| Размеры |
см. схему |
| Соответствие стандартам |
IEC 61643-11 / EN 61643-11 / UL1449 ed.4 / EN 50539-11 |
| Сертификация |
UL / EAC |
