УЗИП MSB10 тип 2 (или 3) предназначен для эффективной защиты чувствительного оборудования. В компактном корпусе устройства MSB10 содержится защитная схема с варисторами для снижения остаточного напряжения. Устройство подключается параллельно с оконечным устройством.
| Тип УЗИП |
2+3 |
| Сеть |
120 В однофазный |
| Конфигурация нейтрали |
TT/TN |
| Номинальное напряжение линии |
120 V |
| Макс. AC рабочее напряжение L-N |
150 Vac |
| Временное перенапряжение - 5 сек. without disconnection |
180 В АС выдерживает |
| Временное перенапряжение - 120 мин. |
230 В АС выдерживает |
| Рабочий ток |
Aucun |
| Сопровождающий ток |
Отсутствует |
| Номинальный ток разряда 15 x 8/20 µs impulses |
3 kA |
| Макс. ток разряда max. withstand @ 8/20 µs by pole |
10 kA |
| Испытание комбинированной волной IEC 61643-11 |
6 kV |
| Стойкость к перенапряжению IEEE C62.41.1 |
10 kV / 10 kA |
| Допустимый ток короткого замыкания |
10 000 A |
| Режим(ы) защиты |
MC / MD |
| Уровень защиты |
1 kV |
| Уровень защиты L/N |
1 kV |
| Уровень защиты L/PE |
1 kV |
| Уровень защиты CM/DM |
1 kV/1 kV |

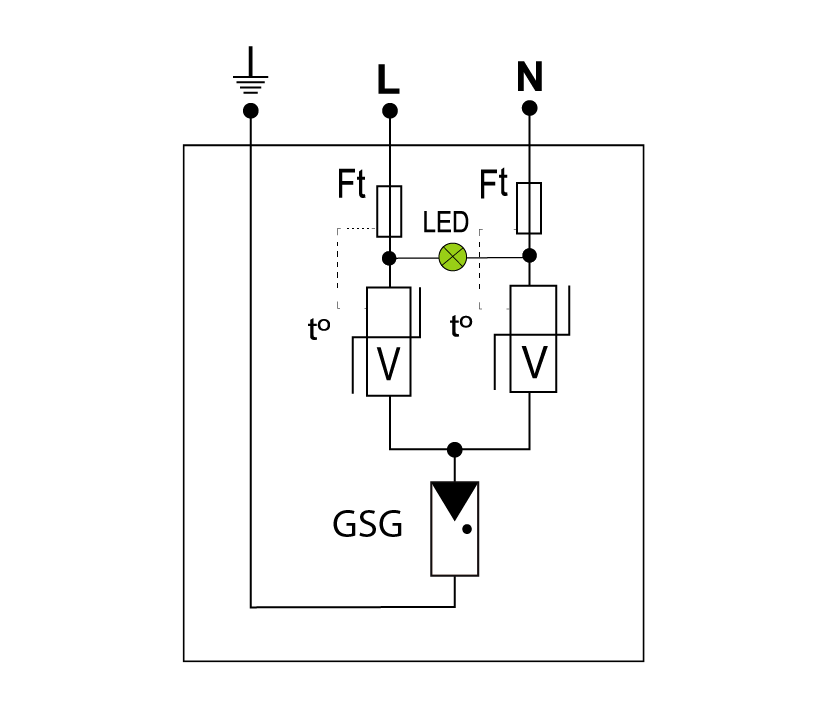

| Технология | Металлооксидный варистор+газовый разрядник |
| Подсоединение к сети | провода |
| Монтаж |
Настенный или на плоскую поверхность |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP20 |
| Действие защиты | Отключение |
| Индикатор отключения | Зеленый светодиод выключен |
| Индикаторы рабочего режима | Зеленый светодиод |
| Размеры |
см. схему |
| Сертификация |
EAC |
| Соответствие стандартам |
IEC 61643-11 / EN 61643-11 / UL1449 4 изд. |
