УЗИП DD9ESD защищает чувствительное оборудование, подсоединенное к линии данных с D-sub разъемами. Все рабочие провода защищены.
| Сеть |
RS422, RS423 |
| Номинальное напряжение линии |
5 Vdc |
| Макс. рабочее напряжение DС |
6 V |
| Макс. линейный ток |
750 mA |
| Макс. пропускная способность |
< 40 Mbps |
| Макс. частота |
> 10 MHz |
| Вносимые потери |
< 1 dB |
| 7.5 V | |
| Макс. ёмкость | < 30 pF |
| Номинальный ток разряда Линия/Линия |
400 A |
| Номинальный ток разряда Линия/Земля |
400 A |
| Технология | Ограничительный диод |
| Конфигурация УЗИП | 9 проводов |
| Подсоединение к сети | Устройство защиты от перенапряжений 'D-Sub' 9-пиновый разъём папа/мама вход/выход |
| Формат |
Устройства защиты от импульсных перенапряжений 'D-Sub' |
| Монтаж |
на кабель |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP20 |
| Наружное применение |
False |
| Действие защиты | Короткое замыкание |
| Индикатор отключения | прерывание передачи |
| Дистанционная сигнализация отключения |
отсутствует |
| Выводы | all wires transmitted and protected |

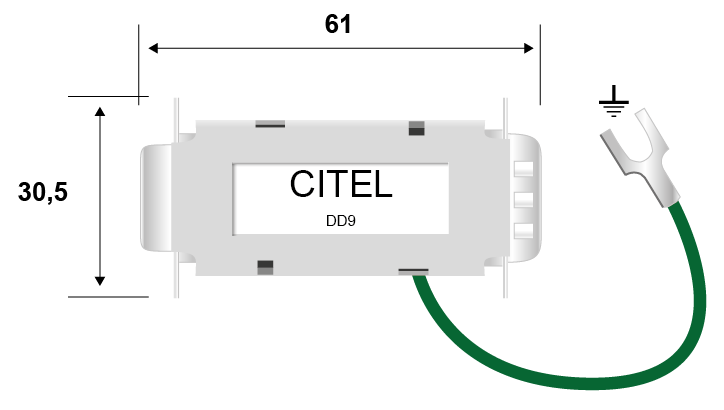

| Размеры |
см. схему |
| Соответствие стандартам |
IEC 61643-21 / EN 61643-21 / UL497B |
