(0)
| Тип УЗИП |
1+2 |
| Сеть |
ФЭ сеть 400 В DC |
| Напряжение ФЭ сети |
400 Vdc |
| Макс. рабочее напряжение сети ФЭ |
480 Vdc |
| Рабочий ток |
отсутствует |
| Постоянный рабочий ток |
< 0.1 mA |
| Сопровождающий ток |
Отсутствует |
| Номинальный ток разряда 15 x 8/20 µs impulses |
15 kA |
| Макс. ток разряда max. withstand @ 8/20 µs by pole |
40 kA |
| Максимальный ток разряда |
60 kA |
| Импульсный ток на полюс |
6.25 kA |
| Суммарный ток молнии |
12.5 kA |
| Стойкость к току короткого замыкания |
15000 A |

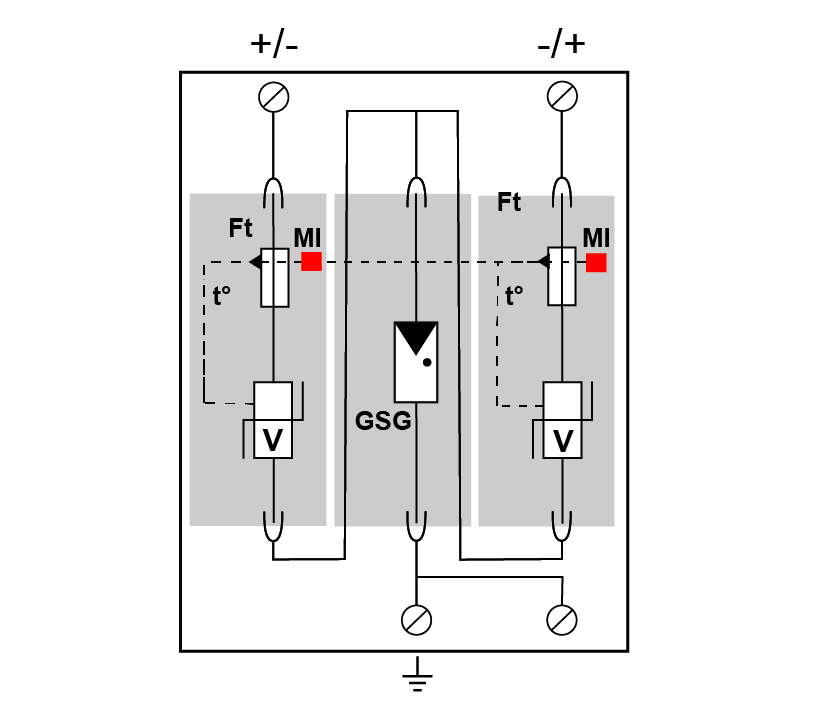

| Конфигурация подключения |
+/-/PE |
| Режим(ы) защиты |
MC / MD |
| Уровень защиты CM/DM |
1.5/3 kV |
| Подсоединение к сети | Зажим под винт: 2.5-25 мм² |
| Формат |
Корпус со сменными модулями |
| Монтаж |
Симметричная DIN - рейка 35 мм (EN60715) |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP20 |
| Наружное применение |
False |
| Индикатор отключения | 2 механических индикатора |
| Модуль замены |
DSM50PV-400G/12KT1 + DSM50PV-400GPE/12KT1 |
| Дистанционная сигнализация отключения |
Опция DS50PVS-400G/12KT1 : Выход на перекидной контакт |

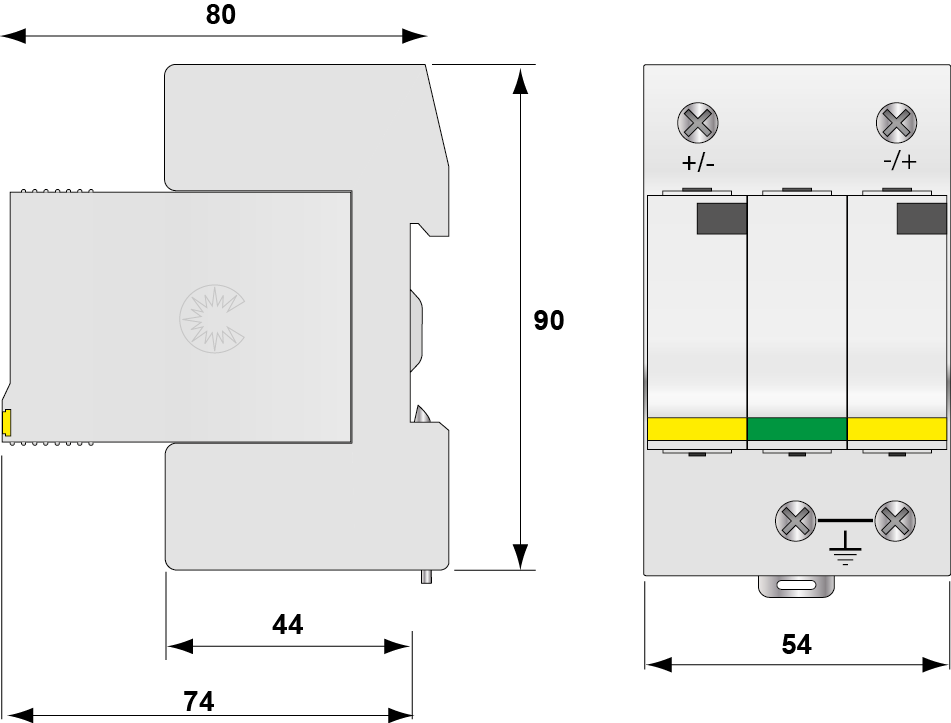

| Размеры |
см. схему |
| Соответствие стандартам |
EN 61643-11 / IEC 61643-31 |
