| Тип УЗИП |
2+3 |
| Сеть |
230-277 В однофазный |
| Конфигурация нейтрали |
TT/TN |
| Номинальное напряжение линии |
230 V |
| Макс. AC рабочее напряжение L-N |
320 Vac |
| Макс. линейный ток |
10 A |
| Временное перенапряжение - 5 сек. without disconnection |
335 В АС выдерживает |
| Временное перенапряжение - 120 мин. |
440 В АС отключение |
| Временное перенапряжение N/PE without disconnection or with safety disconnection |
1200 В/300A/200 мс отключение |
| Рабочий ток |
отсутствует |
| Номинальный ток разряда 15 x 8/20 µs impulses |
5 kA |
| Макс. ток разряда max. withstand @ 8/20 µs by pole |
10 kA |
| Суммарный ток молнии |
20 kA |
| Испытание комбинированной волной IEC 61643-11 |
10 kV |
| Стойкость к перенапряжению IEEE C62.41.1 |
10 kV / 10 kA |
| Допустимый ток короткого замыкания |
10000 A |
| Режим(ы) защиты |
MC / MD |
| Уровень защиты L/N |
1.5 kV |
| Уровень защиты L/PE |
1.5 kV |
| Уровень защиты CM/DM |
1.5 kV / 1.5 kV |

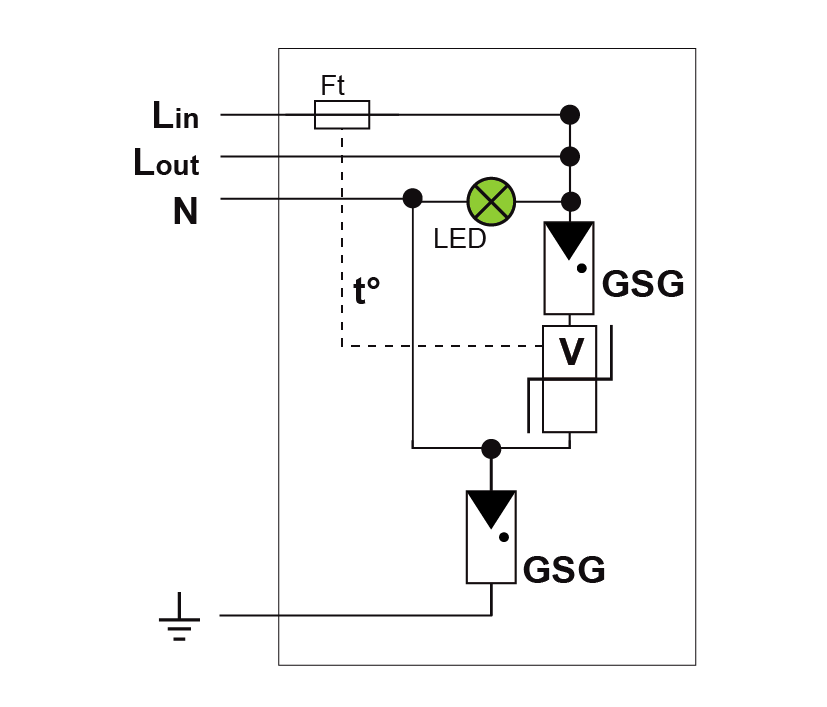

| Технология | Металлооксидный варистор+газовый разрядник |
| Подсоединение к сети | проводами : 1.5 мм² (L/N) и 2.5 мм² (PE) |
| Монтаж |
Настенный или на плоскую поверхность |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP67 |
| Действие защиты | Отключение и отсоединение от линии АС |
| Индикатор отключения | Зеленый светодиод выключен и отключение линии |
| Индикаторы рабочего режима | Зеленый светодиод |
| Дистанционная сигнализация отключения |
отсутствует |

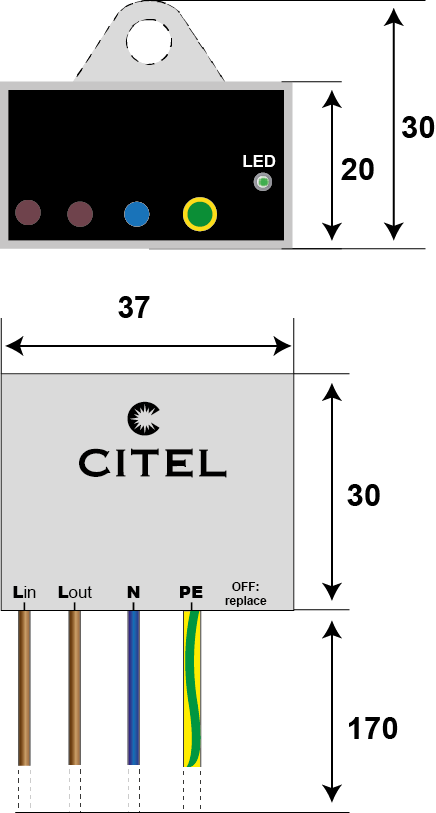

| Размеры |
см. схему |
| Соответствие стандартам |
IEC 61643-11 / EN 61643-11 / UL1449 4 изд. |
