Компактные устройства защиты серии DLC предназначены для защиты промышленного оборудования, телекоммуникационного и линий данных от импульсных перенапряжений. Такие УЗИП монтируются на симметричную DIN-рейку или модульную панель. Применяются для защиты большинства линий передач. Моноблочное устройство защиты для 1-пары.
| Сеть |
LS, 4-100 мA |
| Номинальное напряжение линии |
24 V |
| Макс. рабочее напряжение DС |
28 V |
| Макс. линейный ток |
300 mA |
| Макс. частота |
> 20 MHz |
| Вносимые потери |
< 1 dB |
| Макс. ток разряда max. withstand @ 8/20 µs by pole |
10 kA |
| Режим(ы) защиты |
MC / MD |
| 40 V | |
| Импульсный ток |
2.5 kA |
| Номинальный ток разряда 8/20µs Test x 10 - C2 Category |
5 kA |
| Cопротивление линии |
< 4.7 Ohm |

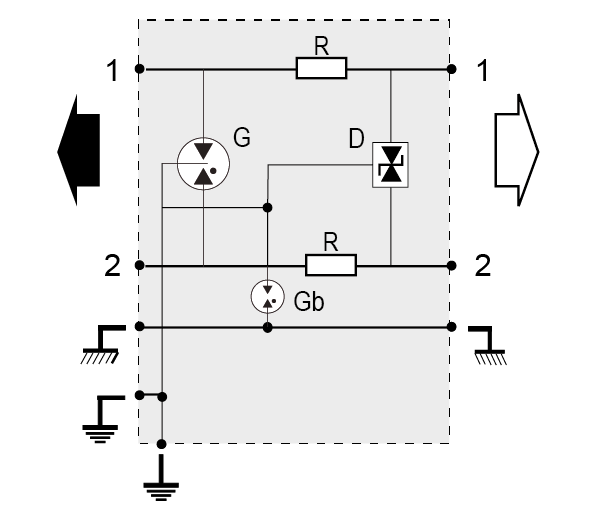

| Технология | Газовый разрядник+ограничительный диод |
| Конфигурация УЗИП | 1 пара + экранирование |
| Подсоединение к сети | Пружинная клемма - макс. 1.5 мм² |
| Формат |
Монтаж на DIN-рейку |
| Монтаж |
Симметричная DIN - рейка 35 мм (EN60715) |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP20 |
| Действие защиты | Короткое замыкание |
| Индикатор отключения | прерывание передачи |

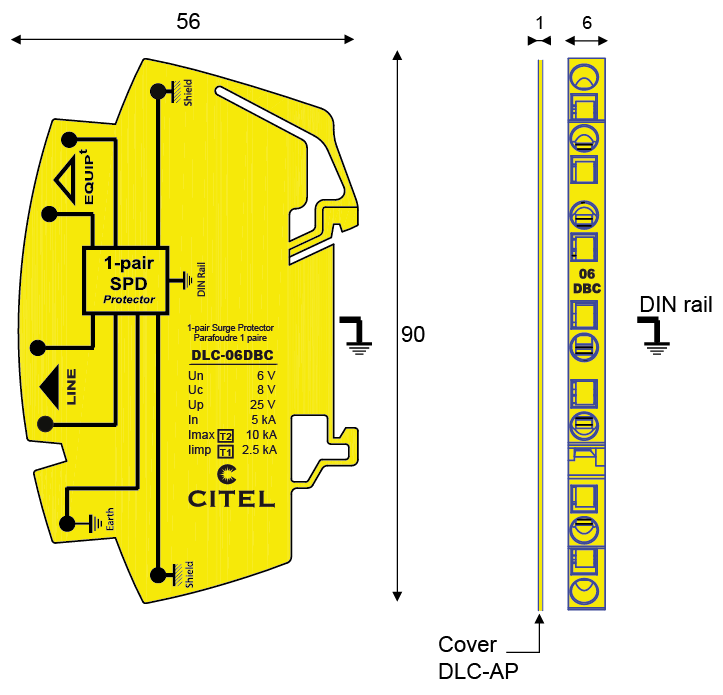

| Размеры |
см. схему |
| Сертификация |
UL listed |
| Соответствие стандартам |
IEC 61643-21 / EN 61643-21 / UL497A |
