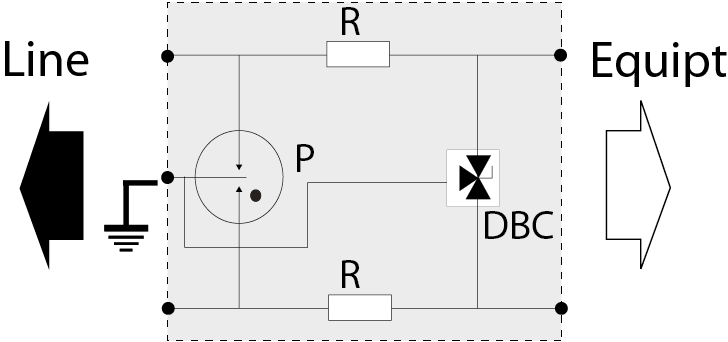

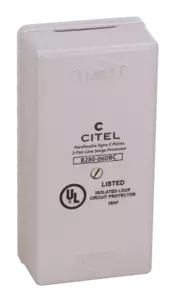

Устройства B280 предназначены для защиты телекоммуникационного оборудования и систем передачи данных от разрушительного воздействия ударов молний и скачков напряжений Печатная плата со схемой грозозащиты (сменный модуль S280). Компактные защитные модули являются идеальным решением для настенного монтажа и подключения с помощью винтовых зажимов.
| Сеть |
MIC/T2, 10BaseT |
| Номинальное напряжение линии |
6 V |
| Макс. рабочее напряжение DС |
8 V |
| Макс. линейный ток |
300 mA |
| Макс. частота |
> 20 MHz |
| Вносимые потери |
< 1 dB |
| Макс. ток разряда max. withstand @ 8/20 µs by pole |
20 kA |
| Режим(ы) защиты |
MC / MD |
| 25 V | |
| Импульсный ток |
2.5 kA |
| Номинальный ток разряда 8/20µs Test x 10 - C2 Category |
5 kA |
| Технология | Газовый разрядник+ограничительный диод |
| Конфигурация УЗИП | 2 пары |
| Подсоединение к сети | винтовые клеммы - мини/макси поперечное сечение : 0.4/1.5 мм² |
| Формат |
Корпус для настенного монтажа |
| Монтаж |
настенный ( винты не входят в комплект ) |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP20 |
| Действие защиты | Короткое замыкание |
| Модуль замены |
S280-06DBC |
| Размеры |
см. схему |
| Сертификация |
UL listed |
| Соответствие стандартам |
IEC 61643-21 / EN 61643-21 / UL497A |
