УЗИП DAC1-13 тип 1+2 применяется для защиты на входе электрических установок. DAC1-13 - это однополюсный УЗИП и может использоваться в общем или в общем/дифференциальном режиме.
Многополюсный УЗИП DAC1-13 защищает однофазную, трехфазную и трехфазную+Нейтраль сети переменного тока.
Может монтироваться на DIN-рейку.
| Тип УЗИП |
1+2 |
| Макс. AC рабочее напряжение L-N |
440 Vac |
| Временное перенапряжение - 5 сек. without disconnection |
580 В АС выдерживает |
| Временное перенапряжение - 120 мин. |
770 В АС выдерживает |
| Рабочий ток |
< 1 mA |
| Сопровождающий ток |
Отсутствует |
| Номинальный ток разряда 15 x 8/20 µs impulses |
20 kA |
| Макс. ток разряда max. withstand @ 8/20 µs by pole |
50 kA |
| Импульсный ток на полюс |
12.5 kA |
| Стойкость к перенапряжению IEEE C62.41.1 |
20 kV |
| Допустимый ток короткого замыкания |
50000 A |
| Уровень защиты |
1.7 kV |
| Удельная энергия на полюс |
40 kJ/ohm |
| Технология | Варистор |
| Конфигурация УЗИП | 1-полюсный |
| Подсоединение к сети | зажим под винт: 2.5-25 мм² |
| Формат |
Корпус со сменными модулями |
| Монтаж |
Симметричная DIN - рейка 35 мм (EN60715) |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP20 |
| Действие защиты | Отключение |
| Индикатор отключения | 1 механический индикатор |
| Модуль замены |
MDAC1-13-440 |
| Дистанционная сигнализация отключения |
опция DAC1-13S-10-440 : выход на перекидной контакт |

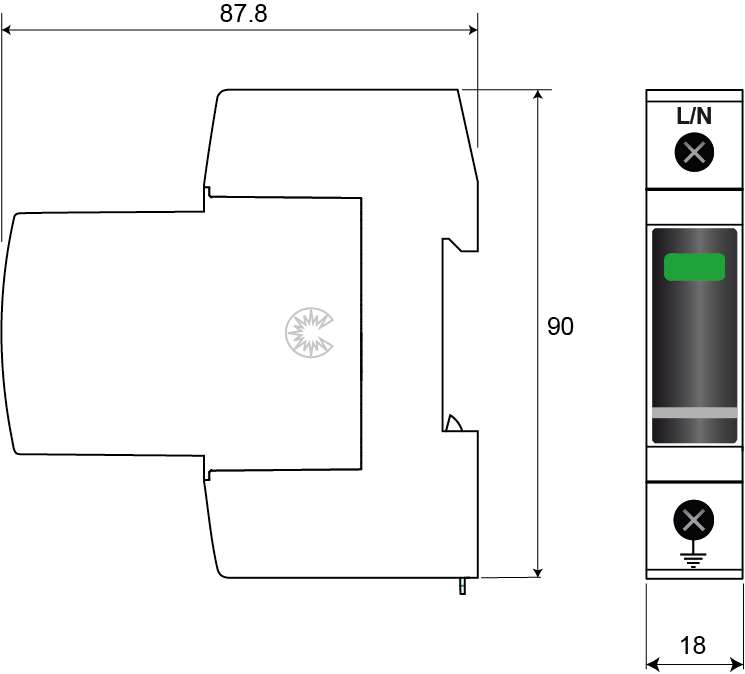

| Размеры |
см. схему |
| Вес |
0.176 kg |
| Сертификация |
- |
| Соответствие стандартам |
IEC 61643-11 / EN 61643-11 / UL1449 4 изд. |
