CITEL

Категории

ПРОДУКТЫ

ХАРАКТЕРИСТИКА

Бренд
CITEL
Модель
DS500E-400
Цена
AMD

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Однополюсное устройство защиты переменного тока Тип 1 + 2
  • Iimp : 10/350µs при 50 кA на полюс
  • Imax : 8/20µs при 200 kA на полюс
  • Внутреннее отключение, индикатор состояния и дистанционная сигнализация
  • Соответствует EN 61643-11 и IEC 61643-11

DS500E - УЗИП с очень высоким импульсным током (Iimp) 50 кA варисторная технология. Такие характеристики необходимы если имеются тяжелые условия или высокий риск.

Тип УЗИП
1+2
Сеть
230/400 В
Номинальное напряжение линии
400 Vac
Макс. AC рабочее напряжение L-N
440 Vac
Временное перенапряжение - 5 сек.
without disconnection
580 В АС выдерживает
Временное перенапряжение - 120 мин.
770 В АС выдерживает
Рабочий ток
< 3 mA
Сопровождающий ток
Отсутствует
Номинальный ток разряда
15 x 8/20 µs impulses
50 kA
Макс. ток разряда
max. withstand @ 8/20 µs by pole
200 kA
Импульсный ток на полюс
50 kA
Допустимый ток короткого замыкания
50000 A
Конфигурация подключения
L/N и L/PE
Уровень защиты
2.2 kV
Удельная энергия на полюс
625 kJ/ohm

МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технология Варистор
Подсоединение к сети зажим под винт : 6-35 мм²
Формат
Однополюсный модульный корпус
Монтаж
Симметричная DIN - рейка 35 мм (EN60715)
Материал корпуса Термопластик UL94-V0
Рабочая температура -40/+85°C
Уровень защиты IP20
Действие защиты Отключение
Индикатор отключения 1 механический индикатор
Дистанционная сигнализация отключения
выход на перекидной контакт

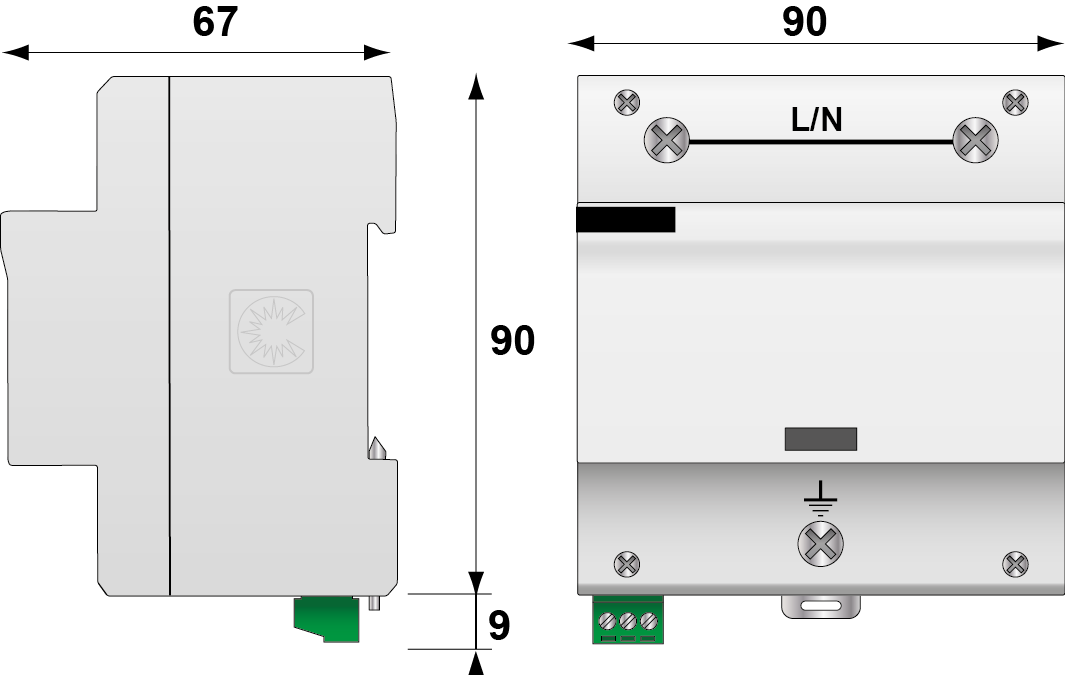

Размеры
см. схему

СООТВЕТСТВИЕ СТАНДАРТАМ

Соответствие стандартам
IEC 61643-11 / EN 61643-11
Сертификация
EAC
