УЗИП DS130R тип 1+2 применяется для защиты на входе электрических установок. DS130R - это однополюсный УЗИП и может использоваться в общем или в общем/дифференциальном режиме.
Многополюсный УЗИП DS130R защищает однофазную, трехфазную и трехфазную+Нейтраль сети переменного тока.
Может монтироваться на DIN-рейку.
| Тип УЗИП |
1+2 |
| Сеть |
230/400 В 3-фазный+N |
| Конфигурация нейтрали |
TNS |
| Номинальное напряжение линии |
230 Vac |
| Макс. AC рабочее напряжение L-N |
255 Vac |
| Временное перенапряжение - 5 сек. without disconnection |
335 В АС выдерживает |
| Временное перенапряжение - 120 мин. |
440 В АС отключение |
| Рабочий ток |
< 1 mA |
| Сопровождающий ток |
Отсутствует |
| Номинальный ток разряда 15 x 8/20 µs impulses |
20 kA |
| Макс. ток разряда max. withstand @ 8/20 µs by pole |
50 kA |
| Импульсный ток на полюс |
12.5 kA |
| Суммарный ток молнии |
50 kA |
| Стойкость к перенапряжению IEEE C62.41.1 |
20 kV |
| Допустимый ток короткого замыкания |
25000 A |
| Конфигурация подключения |
L/N и N/PE |
| Режим(ы) защиты |
MC |
| Уровень защиты L/N |
1.3 kV |
| Уровень защиты L/PE |
1.5 kV |
| Удельная энергия на полюс |
40 kJ/ohm |
| Технология | Варистор |
| Конфигурация УЗИП | 3- фазный+нейтраль |
| Подсоединение к сети | зажим под винт : 2.5-25 мм² / шина |
| Формат |
Корпус со сменными модулями |
| Монтаж |
Симметричная DIN - рейка 35 мм (EN60715) |
| Материал корпуса | Термопластик UL94-V0 |
| Рабочая температура | -40/+85°C |
| Уровень защиты | IP20 |
| Действие защиты | Отключение |
| Индикатор отключения | 1 механический индикатор на полюс |
| Модуль замены |
DSM130R-230 |
| Дистанционная сигнализация отключения |
опция DS134RS-230 : выход на перекидной контакт |

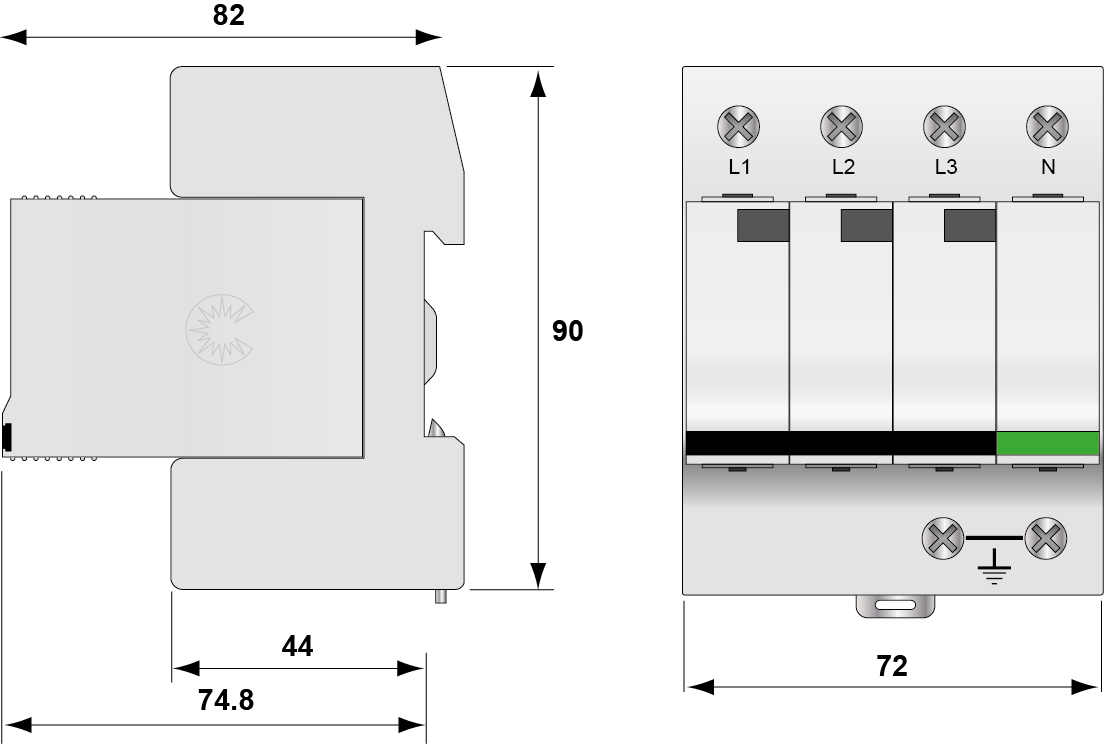

| Размеры |
см. схему |
| Сертификация |
EAC |
| Соответствие стандартам |
IEC 61643-11 / EN 61643-11 / UL1449 4 изд. |
